| Nguồn gốc: | Sản xuất tại Trung Quốc |
| Hàng hiệu: | Infinity Machine |
| Chứng nhận: | CE ISO |
| Số mô hình: | IE52 |
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | Tấm trong suốt + miếng bọt biển + hộp gỗ |
| Thời gian giao hàng: | 20-30 ngày sau khi xác nhận đơn hàng |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 200set mỗi tháng |
| Tên sản phẩm: | Buồng thử nghiệm phun nước mạnh | Mô hình: | IE52 |
|---|---|---|---|
| Hệ thống điều khiển: | (Loại cảm ứng) Màn hình cảm ứng 7 inch + PLC | Nguồn cung cấp điện cho các mẫu thử: | 220V |
| Làm nổi bật: | IPX5 Kiểm tra chống nước,IPX6 Kiểm tra chống nước,Kiểm tra chống nước điện tử |
||

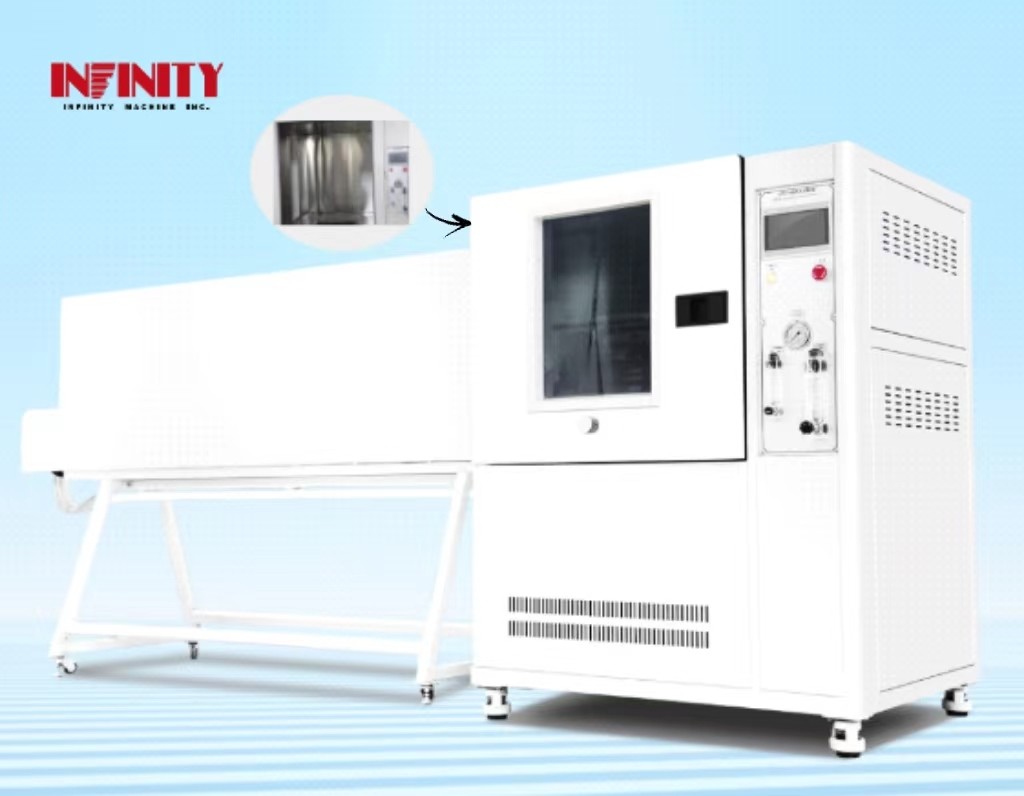

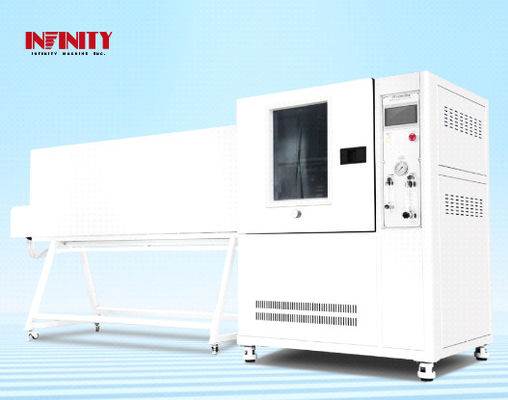

Phòng thử phun nước mạnh
Số mẫu:IE52
Thiết bị tổng quan:
Các lĩnh vực ứng dụng: ánh sáng ngoài trời, thiết bị gia dụng, phụ tùng ô tô và các sản phẩm điện tử và điện khác.
Chức năng thiết bị:Chức năng chính của thiết bị này là kiểm tra các tính chất vật lý và các tính chất liên quan khác của các sản phẩm điện tử và điện, đèn, tủ điện, linh kiện điện, ô tô,xe máy và các bộ phận của chúng trong điều kiện khí hậu phun nước mô phỏngSau khi thử nghiệm, xác minh được sử dụng để xác định xem hiệu suất của sản phẩm có đáp ứng các yêu cầu không, để tạo điều kiện cho thiết kế sản phẩm, cải tiến, xác minh và kiểm tra nhà máy.
Tiêu chuẩn thực hiện:
Phù hợp với tiêu chuẩn IEC60529:1989 +A1:1999 +A2: 2013 "Cấp độ bảo vệ được cung cấp bởi vỏ (mã IP)", GB4208-2017 "Cấp độ bảo vệ vỏ (mã IP) " 14.2.5, 14.2.6 và Hình 6 và GB7000.1 "Điều 1: Yêu cầu và Kiểm tra chung về đèn" điểm 9.2.6 và 9.2.7 và các yêu cầu trong hình 9.5.
Đặc điểm:
1Ứng dụng cho thử nghiệm lớp chống nước IPX5 và IPX6 của sản phẩm.
2Cấu trúc tích hợp (đầu tiên trong ngành) loại bỏ sự cần thiết cho các nhà điều hành giữ súng phun để thử nghiệm.
3Vỏ được làm bằng tấm thép chất lượng cao trong nước, và bề mặt được sơn xịt, làm cho nó đẹp và bền.
4Các hộp bên trong và bàn xoay được làm bằng thép không gỉ SUS304 # để đảm bảo rằng họ sẽ không rỉ sét trong một thời gian dài.
5.Turntable drive: Sử dụng động cơ bước cao cấp trong nước, tốc độ và góc có thể được đặt (được điều chỉnh) trên màn hình cảm ứng, chính xác và không bước được điều chỉnh trong phạm vi tiêu chuẩn,và có thể tự động điều khiển chuyển động về phía trước và quay ngược (chuyển hướng về phía trước và quay ngược): phù hợp cho dây đai mẫu được bật để kiểm tra để ngăn ngừa cuộn dây).
6Tốc độ lưu lượng nước phun được điều chỉnh thông qua bộ đo lưu lượng (sự điều chỉnh thủ công)
7.Nozzle: được sản xuất theo các thông số kỹ thuật IEC60529 (như được hiển thị bên dưới)
8Có một ổ cắm điện mẫu (AC220V, 10A) được cài đặt trong hộp thiết bị.Điện ngắt (0-999min) - Điện bật (0 -999min) - Điện ngắt (0-999min), phù hợp với các mẫu trong năng lượng cần phải được bật và tắt trong quá trình thử nghiệm.
9Hệ thống điều khiển cốt lõi sử dụng màn hình cảm ứng 7 inch + Panasonic PLC. Các thành phần điện sử dụng các thương hiệu nhập khẩu như LS và Omron. Công nghệ dây điện đáp ứng các tiêu chuẩn quốc gia.Định dạng của bảng điện là hợp lý, dây điện chắc chắn, và các dấu hiệu là rõ ràng.
10Ánh sáng chống nước LED được lắp đặt trong buồng thử để tạo điều kiện quan sát các mẫu thử.
11Thiết bị đi kèm với bể nước riêng và lưu thông nước, do đó không cần phải xây dựng một phòng thử chống nước chuyên nghiệp.Có màn hình báo động mức nước cao và thấp trong bể nước, có thể ngăn chặn hiệu quả máy bơm nước khô ra do thiếu nước và gây thiệt hại.
12.Spray gun có thể xoay lên và xuống, và kết hợp với sự xoay của bàn xoay, nó về cơ bản có thể đạt được phun đầy đủ trên bề mặt mẫu.
Stham số đặc:
|
Pdự án |
Thông số kỹ thuật |
|
Kích thước bên ngoài của thiết bị: ((W*D*H) |
1220*4040*1820mm ((Có ống nước) |
|
Kích thước hộp bên trong: ((W*D*H) |
1000* 1000* 1000mm |
|
Khối chứa nước |
Khoảng 58L |
|
Kích thước máy quay mẫu |
Chiều kính 600mm |
|
IPX5 Mở phun |
Chiều kính 6,3mm |
|
IPX6 Khổng phun |
Chiều kính 12,5mm |
|
Parameter chức năng |
|
IPX5 Dòng chảy nước |
12.5±0.625 ((L/min) |
|
IPX6 Dòng chảy nước |
100±5 ((l/min |
|
Phương pháp điều khiển dòng chảy |
Điều chỉnh bằng tay (Rotameter) |
|
Khoảng cách phun |
Khoảng 2,7 mét (khoảng cách giữa vòi và trung tâm của bàn xoay) |
| Phương pháp cố định súng phun |
Thiết lập cơ học (lập trình và điều chỉnh góc súng phun) |
|
Độ chịu tải tối đa Capacity of turntable (Khả năng của máy quay) |
50kg |
|
Phạm vi nâng bàn xoay |
Không nâng (còn cố định) |
|
Phương pháp phun nước |
Máy phun nước tròn |
|
Các thông số về nước, điện và khí |
|
Hệ thống điều khiển |
(Loại cảm ứng) Màn hình cảm ứng 7 inch + PLC |
|
Nguồn cung cấp điện cho các mẫu thử |
220V |
|
Năng lượng thiết bị |
380V 50Hz 3.0KW ((hoặc chỉ định) |
|
Chức năng bảo vệ an ninh |
Bảo vệ rò rỉ, bảo vệ thiếu nước, bảo vệ mạch ngắn |
|
Yêu cầu về nguồn nước |
Người sử dụng được yêu cầu cấu hình một nguồn nước cho thiết bị tại vị trí lắp đặt, với áp suất nước không dưới 0,2Mpa, và lắp đặt vòi 4 điểm.Các vòi nước không nên cách xa thiết bị hơn 2 mét. |
Sơ đồ hộp bên trong:
