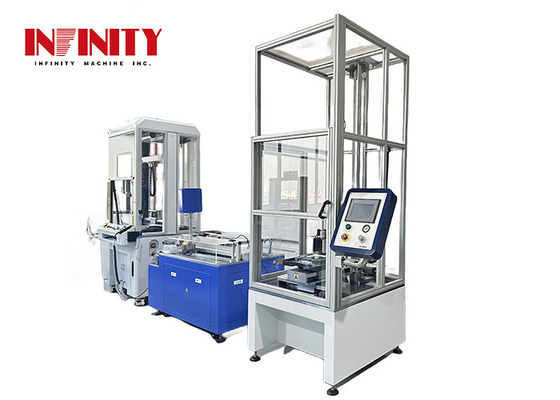

Máy thử va chạm quả bóng rơi tự động có tiếng ồn thấp cho thử va chạm điện thoại di động

Máy thử va chạm quả bóng rơi tự động ba trục

Số mô hình sản phẩm: ID6150


Ứng dụng:

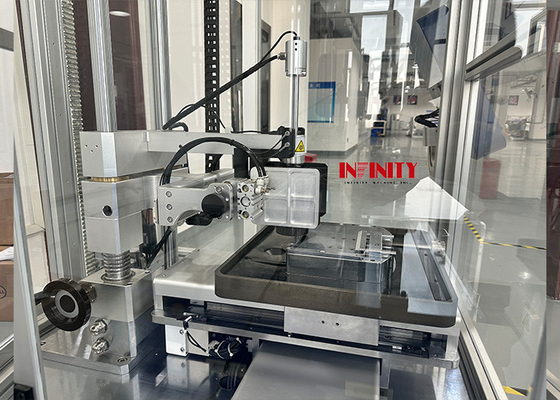

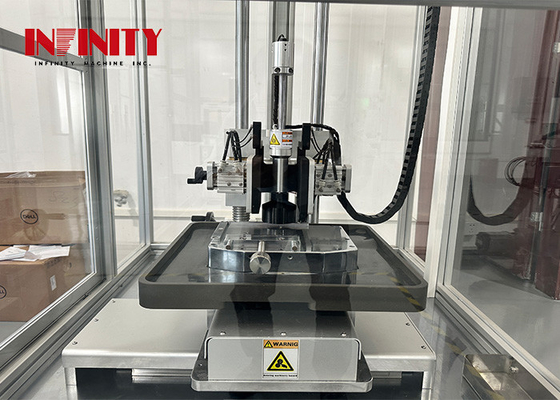

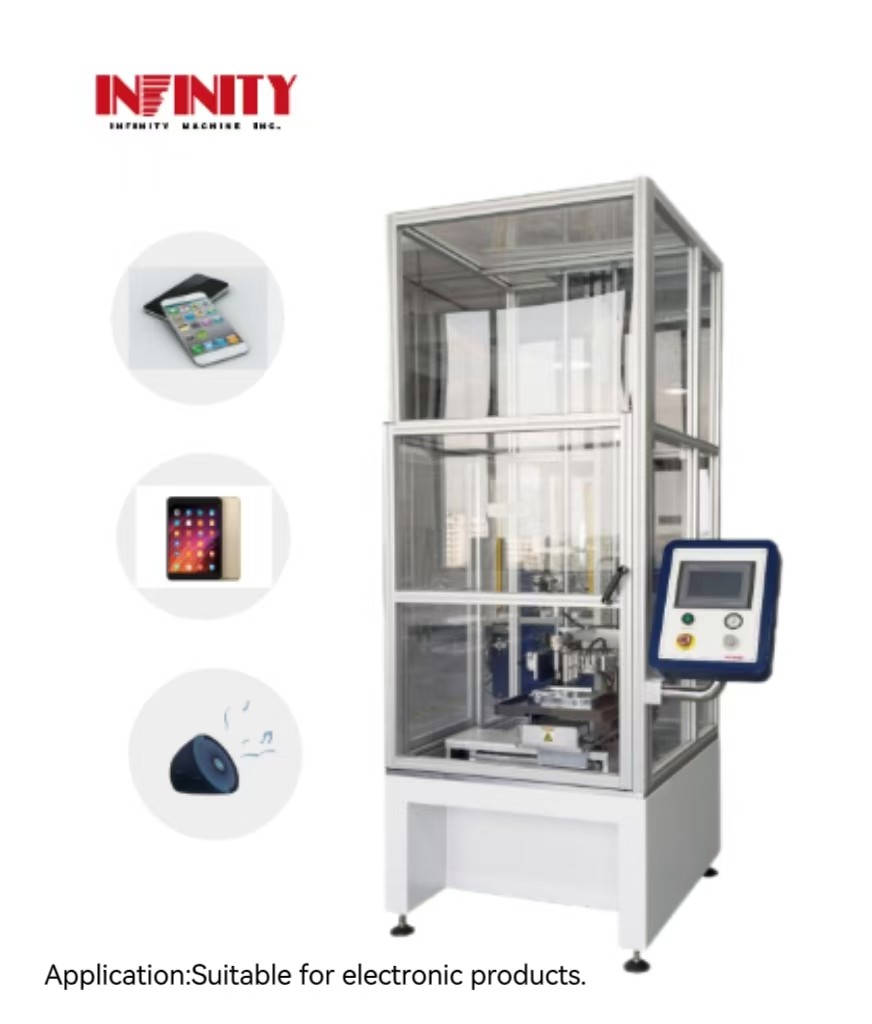

Máy áp dụng chế độ điều khiển PLC, vòi hút sử dụng áp suất âm chân không, giữ các kích thước khác nhau của quả bóng thép, nhấn nút thả, vòi hút,quả bóng thép sẽ được sử dụng như là thử nghiệm rơi tự do, tác động đến bề mặt của mẫu, và kiểm tra sức đề kháng tác động của mẫu, phù hợp với thử nghiệm tác động của điện thoại di động, máy tính bảng, âm thanh và các sản phẩm điện tử khác.

Đặc điểm:
1Thiết bị sử dụng phương pháp hấp thụ chân không để hấp thụ các quả bóng thép, chính xác hơn so với phương pháp thả móng móng cơ học.Nó có thể được lập trình để nhận ra tự động nhiều điểm thử nghiệm chu kỳ và cải thiện hiệu quả thử nghiệm.
2Trục X, Y và Z được điều khiển bởi động cơ servo của Nhật Bản Panasonic, động cơ vít bóng chính xác, tiếng ồn thấp và sử dụng bền.
3.Ngôn ngữ có giao diện đơn giản / tiếng Anh, phù hợp với khách hàng toàn cầu.
4. Phần mềm giao diện hoạt động là đơn giản và dễ dàng để vận hành. Chương trình có một chức năng chống ở thiết kế để đảm bảo độ chính xác và an toàn của mỗi thử nghiệm.
5.Unique tự động thiết lập lại và tự động nhận chức năng, có thể nhận ra không giám sát và tự động thử nghiệm chu kỳ.quả bóng thép tác động đến mẫu trong quá trình khởi động và chạyKhi nền tảng XY được đặt ở vị trí của lỗ nón và trục đồng trục quả bóng,xi lanh được giải phóng và thả quả bóng thépSau khi trục Z thả quả bóng, chu kỳ được thực hiện.
6.Toàn bộ máy áp dụng thiết kế cấu trúc sàn, bảng điều khiển có thể xoay, để người vận hành gần với khu vực thử nghiệm, tải và thả mẫu thuận tiện hơn.
7Thiết bị cung cấp cơ chế phát hiện lỗi hoàn hảo của trạng thái hoạt động và cung cấp thông tin lỗi tương ứng,và tiến hành phát hiện thời gian thực và xử lý lỗi servo, lỗi cảm biến, lỗi giới hạn trục X, Y và Z, để tối đa hóa việc bảo vệ sự an toàn của cá nhân và thiết bị.
8Thiết bị được trang bị chức năng laser hồng ngoại, có thể xác định chính xác vị trí của điểm hạ cánh và tạo điều kiện cho người thử nghiệm xác định chính xác vị trí thử nghiệm.
9Công thức thử nghiệm được lưu trữ trong ROM của hệ thống, đơn giản và thuận tiện để đọc và thay đổi vị trí thử nghiệm.

Các thông số kỹ thuật:


Điều khiển thiết bị giao diện:


Biểu đồ quy trình hành động:

                                                         1.Clamp mẫu và đặt quả bóng tại lỗ nón


                                                           2Trục Z đi xuống và hấp thụ quả bóng thép.

                                                           3- Nhặt quả bóng thép và tăng lên độ cao tác động thiết lập

                                                           4. Đặt các nền tảng X và Y đến điểm va chạm

                                                                     5Quả bóng rơi xuống và chạm vào điểm va chạm.

                  6Khi quả bóng bật, xi lanh kéo dài để kẹp quả bóng thép để ngăn chặn va chạm thứ cấp.

7Sau khi nền tảng XY được đặt vào vị trí của lỗ nét và đồng trục với quả bóng, xi lanh được giải phóng và quả bóng thép được hạ xuống.Quả bóng thép tự động đặt lại vào trung tâm của lỗ congSau khi trục Z giảm để nhặt quả bóng, chu kỳ được thực hiện.

Hỗ trợ và Dịch vụ:

CácMáy thử tác độngHỗ trợ và dịch vụ kỹ thuật sản phẩm bao gồm:
- Hướng dẫn cài đặt và cài đặt
- Dịch vụ hiệu chuẩn và bảo trì
- Trợ giúp khắc phục sự cố và sửa chữa
- Cập nhật và nâng cấp phần mềm
- Đào tạo và giáo dục về vận hành máy móc và an toàn
- Tư vấn về các tiêu chuẩn và thủ tục thử nghiệm
