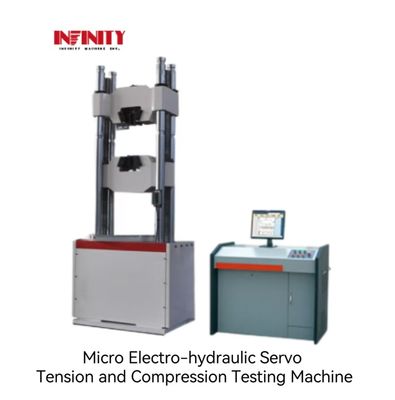

Máy thử nghiệm nén kéo micro electro hydraulic servo cho ngành công nghiệp nhẹ

Máy thử nghiệm nén kéo micro điện-hydraulic servo cho ngành công nghiệp nhẹ

Mô hình:IF795

Lời giới thiệu:

Máy thử nghiệm toàn cầu thủy lực được điều khiển bằng máy tính vi mô WAW-2000kN sử dụng động cơ chính được gắn trên đáy xi lanh dầu và chủ yếu được sử dụng để kéo, nén,kiểm tra uốn cong và cắt của kim loại và phi kim loại- Phù hợp với kim loại, xây dựng, công nghiệp nhẹ, hàng không, hàng không vũ trụ, vật liệu, trường cao đẳng và đại học, đơn vị nghiên cứu khoa học và các lĩnh vực khác.Hoạt động thử nghiệm và xử lý dữ liệu tuân thủ các yêu cầu của GB228 "Phương pháp thử nghiệm độ kéo kim loại cho vật liệu nhiệt độ phòng".

Các chỉ số kỹ thuật hiệu suất chính:

Mô tả giải pháp:

1"Nhà chủ"

Máy chính sử dụng một bình dầu được gắn trên đáy máy chính. Không gian kéo nằm trên máy chính,và không gian thử nghiệm nén và uốn cong nằm giữa chùm dưới của máy chính và bàn làm việc.

2Hệ thống thủy lực (nguồn dầu kiểu piano)

2.1 Nguyên tắc thủy lực

Như được hiển thị trong hình 2, nó là một hệ thống điều chỉnh tốc độ nhấp dầu thích nghi với tải.

Dầu thủy lực trong bể đẩy bơm áp suất cao qua động cơ và đi vào mạch dầu. Nó chảy qua van một chiều, bộ lọc dầu áp suất cao 10μm,Nhóm van áp suất khác biệtMáy tính gửi tín hiệu điều khiển đến van tỷ lệ để điều khiển việc mở và hướng van tỷ lệ,do đó kiểm soát dòng chảy vào xi lanh và đạt được kiểm soát lực thử nghiệm tốc độ liên tục, thay đổi vận tốc không đổi, vv

2.2-Các đặc điểm: 1) Sử dụng một máy bơm áp suất cao với tiếng ồn thấp và áp suất ổn định

2) Thiết kế tích hợp của hệ thống điện và bảng điều khiển làm cho hoạt động dễ dàng và tiết kiệm không gian thử nghiệm.

Hệ thống điều khiển:

Hệ thống đo lường và điều khiển vòng kín hoàn toàn kỹ thuật số có nhiều tính năng tiên tiến và đổi mới công nghệ, chủ yếu được phản ánh trong:

1, Thực hiện kiểm soát lực thử nghiệm, biến dạng mẫu, dịch chuyển piston và quy trình thử nghiệm;

2"Hệ thống thu thập dữ liệu bao gồm 4 kênh chuyển đổi A / D 24 bit chính xác cao;

3, Sử dụng các thiết bị tích hợp thương hiệu gốc như BB, AD, Xilinx, v.v. và áp dụng thiết kế hoàn toàn kỹ thuật số;

4"Hệ thống đo điện tử không có các thành phần tương tự như điện tích, đảm bảo khả năng trao đổi và bảo trì và thay thế dễ dàng.

Cphần mềm kiểm soát:

Tuân thủ các quy định liên quan của hơn 30 tiêu chuẩn quốc gia bao gồm GB228

1Hệ thống điều khiển máy tính có lợi thế tích hợp cao, hiệu suất ổn định và dễ điều chỉnh.Nó có thể thu thập dữ liệu thí nghiệm trong thời gian thực và nhận ra thời gian thực hiển thị động của đường cong đặc điểm thí nghiệmCác tệp dữ liệu thử nghiệm có thể được lưu dưới dạng cơ sở dữ liệu chung Access hoặc cơ sở dữ liệu lớn SQLserve, tạo điều kiện chia sẻ tài nguyên khách hàng và quản lý mạng.cũng như phân tích lại của người dùngPhần mềm có thể dễ dàng truy cập các báo cáo word2000 khác nhau được xác định bởi người dùng, giải quyết vấn đề của người dùng khác nhau hoặc cùng một người dùng có nhu cầu khác nhau cho các báo cáo thử nghiệm vào thời điểm khác nhau.Phần mềm có thể xử lý dữ liệu thô của lực thử nghiệm, dịch chuyển, thời gian và đường cong bắt nguồn từ đó.

2Chức năng bảo vệ: Máy có hai phương pháp bảo vệ giới hạn, phần mềm và cơ khí.nó có nhiều chức năng bảo vệ như quá tải, điện áp quá mức, và quá tải.

3Kênh tải có thể được đánh dấu tự động, điều này là trực quan và thuận tiện.

4Kiểm tra hàng loạt có thể nhận ra hiển thị phân cấp của đường cong, và các đường cong có thể được theo dõi tự động.

5Phần mềm cho phép cài đặt tốc độ được xác định bởi người dùng và điều chỉnh tốc độ bằng máy tính.

6, Kiểm tra quá trình thử nghiệm: hiển thị thời gian thực của lực thử nghiệm, dịch chuyển, đường cong và các thông số khác trong quá trình thử nghiệm.

7Chức năng quản lý phân cấp quyền phần mềm: Để cải thiện bảo mật của phần mềm và dữ liệu,phần mềm có thể nhận ra chức năng quản lý quyền cấp bậc bằng cách thiết lập bảo vệ mật khẩu khác nhau.

8Chức năng tái tạo kết quả: Sau khi quá trình thử nghiệm được hoàn thành và lưu vào đĩa, dữ liệu thử nghiệm có thể được mở và phân tích lại bất cứ lúc nào theo nhu cầu của người dùng.

9Theo nhu cầu của người dùng, thời gian tải, độ dịch chuyển tải, thời gian dịch chuyển và các đường cong khác có thể được chọn để thử nghiệm và hiển thị dữ liệu, lưu trữ, phân tích và in.

10Chức năng đi qua đường cong điểm: Bạn có thể nhấp vào các giá trị lực và biến dạng trên đường cong bằng chuột để có được các tham số khác nhau tại mỗi điểm.

11, Chức năng so sánh kết quả: nhiều đường cong thử nghiệm có thể được quan sát cùng một lúc,và các đặc điểm của mẫu được phân tích có thể được so sánh thông qua chồng chéo và khuếch đại một phần của nhiều đường cong.

Hỗ trợ và Dịch vụ:

Hỗ trợ thực hiện,cài đặt,học tập,chỉ số,vận trì phòng ngừa,hỗ trợ kỹ thuật,cải tiến,sửa chữa và phụ tùng.

Bao bì và vận chuyển:

Bao bì sản phẩm

Máy thử nghiệm phổ quátsẽ được đóng gói an toàn trong một thùng gỗ để ngăn ngừa bất kỳ thiệt hại nào trong quá trình vận chuyển. thùng sẽ được niêm phong và gắn nhãn với thông tin sản phẩm để dễ dàng nhận dạng.

Vận chuyển:

Việc vận chuyển củaToàn cầuMáy thử nghiệm sẽ được xử lý bởi một công ty vận chuyển đáng tin cậy và có kinh nghiệm. Việc vận chuyển sẽ được sắp xếp để đảm bảo giao hàng kịp thời và xử lý an toàn của sản phẩm.Khách hàng sẽ được cung cấp với thông tin theo dõi để theo dõi tình trạng vận chuyển.
