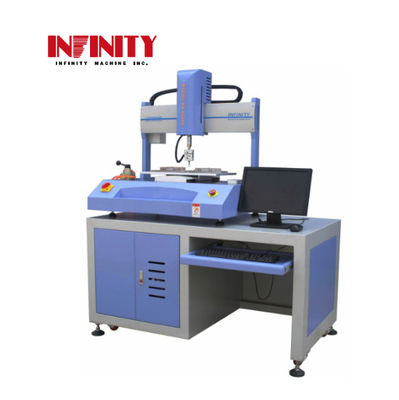

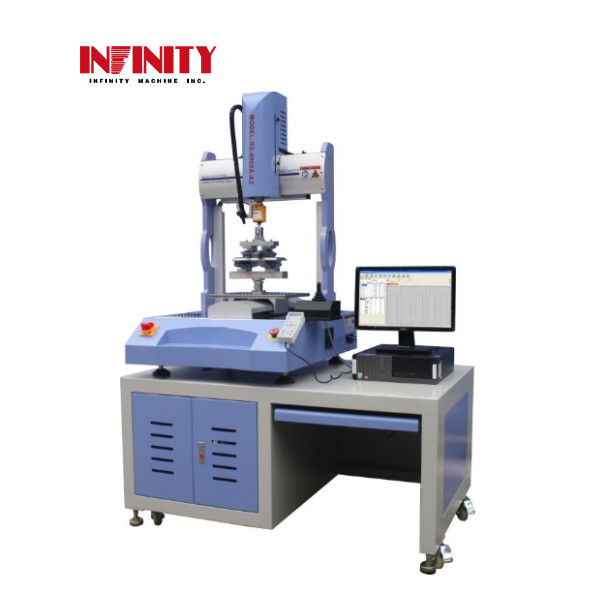

Nút bật chuyển đổi bàn phím Click Ratio Tester Laptop Điện thoại thông minh nén và cong máy thử nghiệm

Máy Kiểm Tra Tỷ Lệ Nhấn Nút, Công Tắc, Bàn Phím, Máy Tính Xách Tay, Điện Thoại Thông Minh, Máy Nén và Uốn





Ứng dụng:



Máy kiểm tra đa chức năng điều khiển servo này được điều khiển bởi các trục X, Y, Z, nó phù hợp để kiểm tra lực nhấn nút, nén cho các sản phẩm điện tử, kiểm tra uốn 3 điểm, kiểm tra uốn 4 điểm.



Đặc điểm: Model



    kiểm tra lực và kiểm tra nén sản phẩm điện tử; Trục Z được kết nối với bộ chuyển đổi để áp dụng lực kiểm tra, thu thập lực kiểm tra và

    kiểm soát thời gian nén.

2. Hệ thống được điều khiển bằng phần mềm chuyên nghiệp trên máy tính, có thể đặt lực kiểm tra, thời gian kiểm tra, chu kỳ kiểm tra và tốc độ kiểm tra, đồng thời có thể thu thập



    lực kiểm tra, thời gian kiểm tra, tốc độ kiểm tra để tạo ra biểu đồ kiểm tra.

3. Các trục X, Y, Z được điều khiển bởi động cơ servo từ Panasonic của Nhật Bản để điều khiển; truyền động bằng vít me bi chính xác, có thể đạt được độ ồn thấp



    và độ bền cao.

4. Máy kiểm tra được trang bị một hộp điều khiển, người vận hành cũng có thể sử dụng hộp để cài đặt máy kiểm tra.



5. Máy kiểm tra là loại để bàn, một bàn đặc biệt làm phụ kiện.



6. Giao diện tiếng Trung hoặc tiếng Anh có thể tùy chọn. Đơn vị (N, Lb, gf, kgf) có thể được chuyển đổi tự do.



7. Phương pháp kiểm tra có thể được thiết lập, lưu và gọi để sử dụng từ bản ghi lưu. Dữ liệu và đường cong có thể được in trực tiếp



8. Đường cong giảm chấn tuổi thọ có thể được tạo, báo cáo thử nghiệm có thể được chuyển đổi sang định dạng tệp Excel và PDF.



Thông số kỹ thuật:



: Model



IF4331	Phương pháp dẫn động trục Z
Động cơ servo của Panasonic Nhật Bản	Bộ chuyển đổi
50N(5kgf)1000N(100kgf)	Phạm vi dẫn động (lên và xuống)
0~150mm	Độ phân giải dịch chuyển
0~50N(5kgf)hoặc 0~1000N(100kgf)	Độ phân giải tải
0.01N	Độ chính xác tải
±0.5%F.S	Phạm vi dịch chuyển
0~150mm	Độ phân giải dịch chuyển
0.002mm	Độ chính xác dịch chuyển
±0.05mm	Phạm vi tốc độ kiểm tra
0.1~150mm/phút	Phương pháp dẫn động trục X-Y
Động cơ servo từ Panasonic	Cách điều khiển
X:(phải và trái) Y:(tiến và lùi)	Phạm vi dẫn động
X:0~300mm Y:0~300mm	Độ phân giải dịch chuyển
0.002mm	Độ chính xác dịch chuyển
±0.05mm	Phạm vi tốc độ di chuyển
5~200mm/giây	Kích thước mẫu tối đa
W300xD300mm	Trọng lượng
Khoảng 250kg	Kích thước máy
W765xD895mmxH1250mm	Kích thước có bàn
W1400xD900xH1900mm	Ứng dụng tiêu biểu:



1. Nén đa điểm:











































Biểu đồ kiểm tra. Trục Y là lực (đơn vị có thể là N, Lb, gf, kgf), trục X là thời gian, đơn vị là Giây. Cài đặt cho biểu đồ bên dưới là nén 5kg để giữ 5 giây ở lực 5kg.







Đồ gá kiểm tra. Đường kính của miếng đệm nén sẽ được thực hiện theo yêu cầu của khách hàng.



2. Kiểm tra lực nhấn nút:



Biểu đồ kiểm tra cho bài kiểm tra nút.





Đồ gá kiểm tra nút.





3. Kiểm tra uốn 3 điểm và 4 điểm:



Kiểm tra uốn 4 điểm tương tự như kiểm tra uốn 3 điểm, điểm khác biệt là đồ gá. Vì vậy, ở đây, kiểm tra uốn 3 điểm sẽ được giới thiệu. Có hai cách kiểm tra uốn 3 điểm trong máy kiểm tra này, một là kiểm tra mỏi uốn 3 điểm và một là kiểm tra độ bền uốn 3 điểm.



Biểu đồ kiểm tra mỏi uốn 3 điểm. Biểu đồ kiểm tra này tương tự như biểu đồ trong kiểm tra lực giữ đa điểm.





Biểu đồ tương tự kiểm tra độ bền uốn 3 điểm.







         Đồ gá uốn 3 điểm.         Đồ gá uốn 4 điểm.
