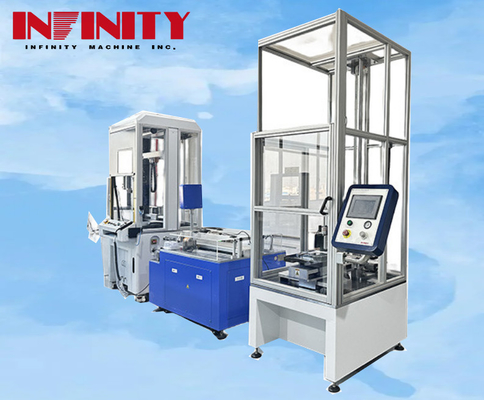

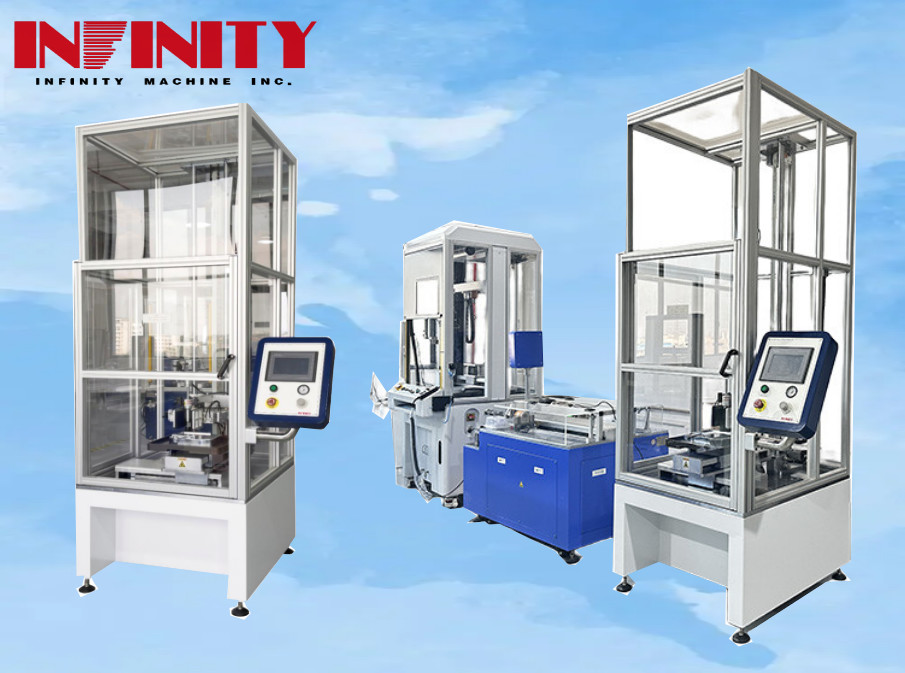

Máy thử va chạm quả bóng rơi tự động ba trục cho thử nghiệm không rơi máy tính bảng

Máy thử va chạm quả bóng rơi tự động ba trục cho thử nghiệm không rơi máy tính bảng

Mô hình: ID6150


Ứng dụng:
Máy áp dụng chế độ điều khiển PLC, vòi hút sử dụng áp suất âm chân không, giữ các kích thước khác nhau của quả bóng thép, nhấn nút thả, vòi hút,quả bóng thép sẽ được sử dụng như là thử nghiệm rơi tự do, tác động đến bề mặt của mẫu, và kiểm tra sức đề kháng tác động của mẫu, phù hợp với thử nghiệm tác động của điện thoại di động, máy tính bảng, âm thanh và các sản phẩm điện tử khác.

Đặc điểm:

• Thiết bị sử dụng phương pháp hấp thụ chân không để hấp thụ các quả bóng thép, chính xác hơn so với phương pháp thả móng móng cơ học.Nó có thể được lập trình để nhận ra tự động nhiều điểm thử nghiệm chu kỳ và cải thiện hiệu quả thử nghiệm.
• Trục X, Y và Z được điều khiển bởi động cơ servo Panasonic của Nhật Bản, động cơ vít bóng chính xác, tiếng ồn thấp và sử dụng lâu dài.
• Ngôn ngữ có giao diện đơn giản / tiếng Anh, phù hợp với khách hàng toàn cầu.
• Giao diện hoạt động phần mềm đơn giản và dễ vận hành. Chương trình có chức năng chống ở lại được thiết kế để đảm bảo độ chính xác và an toàn của mỗi thử nghiệm.
• Một thiết lập lại tự động độc đáo và chức năng tự động lấy, có thể nhận ra thử nghiệm chu kỳ không giám sát và tự động.quả bóng thép tác động đến mẫu trong quá trình khởi động và chạyKhi nền tảng XY được đặt ở vị trí của lỗ nón và trục đồng trục quả bóng,xi lanh được giải phóng và thả quả bóng thépSau khi trục Z thả quả bóng, chu kỳ được thực hiện.
• Toàn bộ máy áp dụng thiết kế cấu trúc sàn, bảng điều khiển có thể xoay, để người vận hành gần với khu vực thử nghiệm, tải và dỡ mẫu thuận tiện hơn.
• Thiết bị cung cấp cơ chế phát hiện lỗi hoàn hảo của trạng thái hoạt động và cung cấp thông tin lỗi tương ứng,và tiến hành phát hiện thời gian thực và xử lý lỗi servo, lỗi cảm biến, lỗi giới hạn trục X, Y và Z, để tối đa hóa việc bảo vệ sự an toàn của cá nhân và thiết bị.
• Thiết bị được trang bị chức năng laser hồng ngoại, có thể xác định chính xác vị trí của điểm hạ cánh và giúp người thử nghiệm xác định chính xác vị trí thử nghiệm.
• Công thức thử nghiệm được lưu trữ trong ROM của hệ thống, dễ dàng và thuận tiện để đọc và thay đổi vị trí thử nghiệm.

Các thông số kỹ thuật:

Điều khiển thiết bị giao diện:

Biểu đồ quy trình hành động:

                                                         1.Clamp mẫu và đặt quả bóng tại lỗ nón


                                                           2Trục Z đi xuống và hấp thụ quả bóng thép.

                                                           3- Nhặt quả bóng thép và tăng lên độ cao tác động thiết lập

                                                           4. Đặt các nền tảng X và Y đến điểm va chạm

                                                                     5Quả bóng rơi xuống và chạm vào điểm va chạm.

                  6Khi quả bóng bật, xi lanh kéo dài để kẹp quả bóng thép để ngăn chặn va chạm thứ cấp.

7Sau khi nền tảng XY được đặt vào vị trí của lỗ nét và đồng trục với quả bóng, xi lanh được giải phóng và quả bóng thép được hạ xuống.Quả bóng thép tự động đặt lại vào trung tâm của lỗ congSau khi trục Z giảm để nhặt quả bóng, chu kỳ được thực hiện.

Hỗ trợ và Dịch vụ:

Hỗ trợ thực hiện,cài đặt,học tập,chỉ số,vận trì phòng ngừa,hỗ trợ kỹ thuật,cải tiến,sửa chữa và phụ tùng.

Bao bì và vận chuyển:

Bao bì sản phẩm

Máy thử tác độngsẽ được đóng gói an toàn trong một thùng gỗ để ngăn ngừa bất kỳ thiệt hại nào trong quá trình vận chuyển. thùng sẽ được niêm phong và gắn nhãn với thông tin sản phẩm để dễ dàng nhận dạng.

Vận chuyển:

Việc vận chuyển củaMáy thử tác độngsẽ được xử lý bởi một công ty vận chuyển đáng tin cậy và có kinh nghiệm. vận chuyển sẽ được sắp xếp để đảm bảo giao hàng kịp thời và xử lý an toàn sản phẩm.Khách hàng sẽ được cung cấp với thông tin theo dõi để theo dõi tình trạng vận chuyển.
