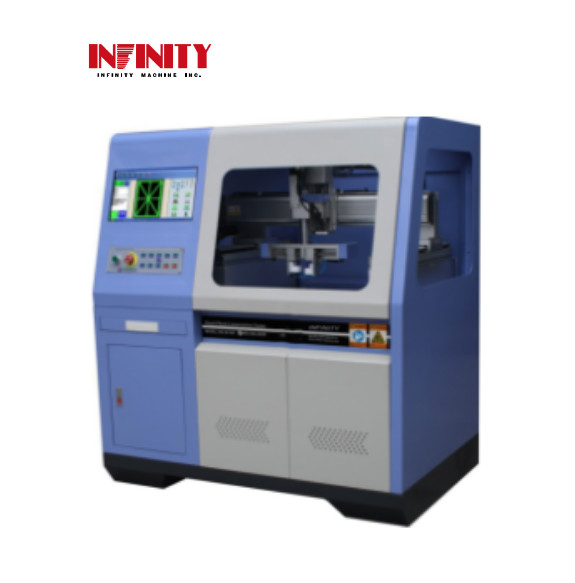

100mm / 170mm Infrared Touch Panel Tester 6 Axes With High Accuracy

100mm / 170mm Infrared Touch Panel Tester 6 trục với độ chính xác cao

Mô hình: RS-5610R

Mục đích:

Các thử nghiệm đa chức năng bảng điều khiển cảm ứng độc lập nghiên cứu, phát triển và sản xuất bởi công ty của chúng tôi là một sản phẩm công nghệ cao tích hợp kiểm soát chuyển động, thu thập dữ liệu,công nghệ phân tích và thống kê, mà cốt lõi của nó là chương trình của [hệ thống điều khiển bảng điều khiển cảm ứng] để thử nghiệm. Nó có những lợi thế của chức năng mạnh mẽ, lập trình đơn giản, hoạt động thuận tiện và giá thấp vvNó áp dụng cho màn hình cảm ứng CTP, màn hình hồng ngoại, sản xuất máy hoàn chỉnh (điện thoại di động và máy tính vv) nghiên cứu và phát triển sản phẩm và phát hiện sản phẩm.

Số bằng sáng chế: ZL2011 2056 1683.X

Các mục thử nghiệm:

1. Gặp gỡ các thử nghiệm hiệu suất khác nhau của nhà máy CTP để các bảng điều khiển, thay đổi các cổng giao thức truyền thông khác nhau để nhanh chóng nhận ra các thử nghiệm bảng điều khiển

của IC khác nhau; đáp ứng các thử nghiệm máy hoàn chỉnh của điện thoại di động và máy tính bảng vv, truyền dữ liệu thử nghiệm đến phần mềm máy tính thông qua

WIFI để thu thập, phân tích và đếm dữ liệu và tạo báo cáo thử nghiệm PDF và EXCEL;

2. Nhấp vào độ chính xác thử nghiệm đa điểm nhấp vào bất kỳ vị trí của khu vực thử nghiệm theo yêu cầu khác nhau của khách hàng, thử nghiệm độ lệch vị trí

của mỗi điểm và hỗ trợ hai điểm nhấp đồng thời để kiểm tra đúng công suất và độ chính xác của sản phẩm;

3. đánh dấu tính tuyến tính thử nghiệm hỗ trợ nhiều hình ảnh như đường song song, đường thẳng đứng, đường chéo và vòng cung để phát hiện sự lệch tính tuyến tính của

Nó có thể thiết lập khoảng cách đường, số lượng và kích thước vòng cung theo ý muốn trong khu vực thử nghiệm và hỗ trợ nhiều phương pháp hỗ trợ hơn như đánh dấu hai điểm

Đồng thời và hai điểm đánh dấu tròn để đáp ứng các đặc điểm đại diện sản phẩm chính xác hơn;

4. Kiểm tra độ nhạy - nó có thể thiết lập vị trí đánh dấu khác nhau để nhận ra đánh dấu tiếp xúc hoặc đánh dấu không tiếp xúc, chiều cao của bút cảm ứng với sản phẩm có thể

được đặt và điều chỉnh và chiều cao điều khiển tiếp xúc có thể được tìm thấy tự động;

5. Điều phối jittering thử nghiệm-nó có thể thiết lập nhiều biểu đồ thử nghiệm trong khu vực thử nghiệm và đọc dữ liệu của mỗi lần nhiều lần và tính toán độ lệch

giá trị;

6. thử nghiệm độ tin cậy trượt: nó có thể thiết lập nhiều biểu đồ thử nghiệm trong khu vực thử nghiệm và trượt theo thời gian và trình tự cụ thể để đánh giá liệu có

là ngắt kết nối đường dây trong thử nghiệm;

7. Thử nghiệm tín hiệu-độ ồn: bằng thử nghiệm nhấp nhiều điểm của sản phẩm, nó có thể có được giá trị tín hiệu thu được bởi IC và tính tỷ lệ tín hiệu-độ ồn;

(cần hỗ trợ giao thức IC)

8. Phương vị thử nghiệm tần số - nó có thể chạm và điều khiển sản phẩm ở vị trí trung tâm của khu vực thử nghiệm và thu thập dữ liệu nhiều lần để tính toán

tần số cho dữ liệu để gửi dữ liệu;

9. Kiểm tra thời gian phản ứng: nhấp vào bất kỳ vị trí nào của khu vực thử nghiệm và điều khiển các bảng điều khiển cảm ứng và tính toán thời gian phản ứng của sản phẩm để hỗ trợ

Kiểm tra thời gian phản ứng nhiều điểm;

10. Kiểm tra tiêu thụ điện: kiểm tra tiêu thụ điện tĩnh và động của sản phẩm bằng mô-đun thử nghiệm công suất cấp miliwatt chính xác cao;

(cần hỗ trợ giao thức IC)

11Với chức năng cơ sở dữ liệu mạnh mẽ, nó có thể nhanh chóng phân tích dữ liệu được thu thập để nhận ra liên kết của biểu đồ với dữ liệu và tự động tạo ra các

Báo cáo thử nghiệm: Báo cáo này có thể được thay đổi theo yêu cầu của người dùng khác nhau.

12. Với phần mềm khả năng foolproof, cài đặt ủy quyền và một phím thử nghiệm, nó là dễ dàng trong hoạt động và có thể tự động đánh giá PASS OR FAIL

theo chỉ số đặt (giá lệch) sau khi thử nghiệm;

13. Thử nghiệm độ tách biệt: nhận ra các hành động tách biệt và đóng của hai bút cảm ứng, hai bút cảm ứng có thể nhận ra sự tách biệt song song và đóng,

Tránh và đóng theo chiều dọc và tách và đóng theo 45 °. Di chuyển bút cảm ứng để phát hiện khoảng cách hoạt động tối thiểu giữa hai điểm

của các sản phẩm, sử dụng màu sắc khác nhau để đánh dấu biểu đồ thực tế và màn hình cảm ứng để cung cấp lại vị trí của biểu đồ đánh dấu, 9 ngón tay

Mô phỏng thử nghiệm bên trong hệ thống.

Chi tiết:

Cphần mềm kiểm soát:

Báo cáo dữ liệu thử nghiệm, hỗ trợ PDF và Excel

Đáp ứng các bài kiểm tra như độ chính xác bảng điều khiển cảm ứng điện dung, jittering, tính tuyến tính và độ nhạy (chương trình biểu đồ thử nghiệm tiêu chuẩn đã được tích hợp).
