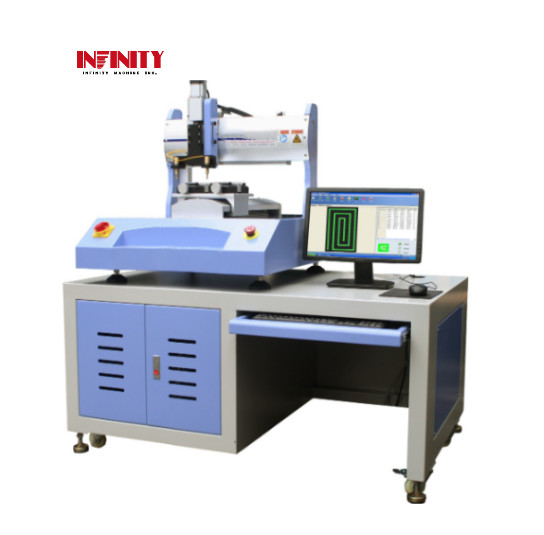

Computer Control Touch Panel Tester Automatic for Capacitive Screen

Máy tính điều khiển màn hình cảm ứng máy tính bảng kiểm tra tự động cho màn hình dung lượng

Mô hình: RS-5610H

Mục đích:

Máy kiểm tra màn hình cảm ứng độc lập nghiên cứu, phát triển và sản xuất bởi công ty chúng tôi là một sản phẩm công nghệ cao tích hợp máy móc chính xác,Công nghệ điều khiển tự động và kiểm soát đánh dấu, mà cốt lõi của nó là chương trình của [màn hình cảm ứng hệ thống điều khiển đánh dấu nhấp chuột] để điều khiển máy tính. Nó có những lợi thế của chức năng mạnh mẽ, lập trình đơn giản,vận hành thuận tiện và giá thấp vvNó áp dụng cho màn hình cảm ứng dung lượng, nghiên cứu và phát triển sản phẩm sản xuất điện thoại di động và phát hiện sản phẩm.

Số bằng sáng chế: ZL2011 2056 1683.X

Đặc điểm:

1. Các nhà sản xuất thiết bị đầu cuối bảng điều khiển cảm ứng cung cấp thử nghiệm giao thức giao tiếp phần mềm của IC, Nó có thể nhận ra sự kiểm soát lẫn nhau giữa [ cảm ứng

Hệ thống điều khiển đánh dấu màn hình nhấp chuột] và truyền thông của nó, để đạt được phát hiện đồng bộ.

IC, chẳng hạn như Cypress, Atmel, Focaltech, melfas, pixcir, Elan, ledis, SSL, Avago, senteli, Hiamx, Synossys và Goodix, vv có thể đáp ứng từng thương hiệu

Yêu cầu thử nghiệm IC.

2. Nó đáp ứng thử nghiệm độ chính xác bảng điều khiển cảm ứng, thử nghiệm jittering, thử nghiệm tuyến tính, thử nghiệm độ nhạy, thử nghiệm trượt thời gian dài và thử nghiệm nhấp chuột thời gian dài;

3. di chuyển locus và thử nghiệm: tiện lợi chức năng định vị tọa độ, nó chỉ cần để có bất kỳ ba điểm trong [ chương trình hướng dẫn] để

tạo ra phong trào hoa sen như tròn và tam giác, lấy bất kỳ hai điểm để đánh dấu một đường thẳng và bất kỳ bốn điểm để đánh dấu một hình chữ nhật và nó có thể

cũng lưu trữ hoa sen chuyển động theo chương trình màn hình thử nghiệm cho cuộc gọi tiếp theo;

4. Chức năng lưu trữ mạnh mẽ: vì tài liệu thử nghiệm được lưu trữ trong máy tính mà không có giới hạn số lượng nhóm và dữ liệu thử nghiệm, nó là thuận tiện để gọi;

5Nó có thể hiển thị các giá trị tọa độ hiện tại của trục X, Y, tốc độ lái xe động cơ và thời gian thực thay đổi vị trí vv trong thời gian thực;

6. Phần mềm thử nghiệm mạnh mẽ: phần mềm được dành riêng với nhiều phương pháp thử nghiệm theo các phương pháp thử nghiệm phổ biến của bảng điều khiển cảm ứng và khách hàng chỉ

cần phải nhập kích thước bảng điều khiển cảm ứng W & L và chọn phương pháp thử nghiệm (như thử nghiệm độ chính xác và thử nghiệm tuyến tính) để thử nghiệm, không cần chỉnh sửa mỗi lần;

7. Kiểm tra đánh dấu màn hình cảm ứng: Kiểm tra sẽ tiến hành dọc theo bất kỳ đường ray tùy chỉnh nào. Người kiểm tra sẽ kẹp đầu thử đồng để thực hiện thử nghiệm.

chiều cao của đầu thử đồng và các mẫu thử có thể điều chỉnh và tần số cũng có thể điều chỉnh (30 ~ 100 lần/phút).

8. thử nghiệm màn hình cảm ứng nhấp chuột: người kiểm tra kẹp bút phím của điện thoại di động để thực hiện thử nghiệm. chiều cao của bút phím và các mẫu thử nghiệm

điều chỉnh và tần số cũng có thể điều chỉnh. (30 ~ 100 lần / phút).

9. Tủ được làm bằng nhôm cứng và bề mặt được xử lý anodizing.

10. trục X, Y được điều khiển bởi động cơ servo của Nhật Bản Panasonic và truyền bằng vít bóng chính xác của Nhật Bản THK và đường ray dẫn đường tuyến THK đôi,

với tốc độ cao, tiếng ồn thấp và độ bền; với vị trí chính xác, nó có độ chính xác lặp đi lặp lại ≤ 0,01mm, đó là độ chính xác tốt nhất trong

công nghiệp.

11. chức năng định vị chính xác phần mềm: Nó có thể định vị chính xác mẫu thử với các điểm X1, X2 và X3; sau khi cài đặt được lưu trữ cho lần đầu tiên

thời gian, các mẫu của cùng một thông số kỹ thuật không cần phải được hiệu chỉnh và định vị lại với hiệu quả và độ chính xác cao hơn.

Chi tiết:

Độ kính của đầu thử đồng là trong phạm vi Ø3 ~ Ø15mm (có thể thay đổi):

Cphần mềm kiểm soát:

Chức năng mạnh mẽ để kiểm tra tọa độ và chỉnh sửa:

(Tự động tạo mẫu thử nghiệm sau khi chỉnh sửa). Nó có thể thực hiện các thử nghiệm như vẽ vòng tròn, đường, đường nghiêng, hình bầu dục, tam giác, tròn, hình chữ nhật, nhiều đường,ma trận nhiều điểm và nhiều biểu đồ.

Để thay đổi màn hình với các thông số kỹ thuật khác nhau cho mỗi lần, chỉ cần xác định chiều cao thử nghiệm của Điểm A ( góc trên bên trái), Điểm B ( góc trên bên phải),Điểm C ( góc dưới bên phải) và trục Z. Sau đó, các mẫu thử nghiệm tiêu chuẩn sẽ được tạo ra. Nó là thuận tiện và nhanh chóng.

Đáp ứng các bài kiểm tra như độ chính xác của bảng điều khiển cảm ứng, jittering, tính tuyến tính và độ nhạy (chương trình biểu đồ thử nghiệm tiêu chuẩn đã được tích hợp)
